NKYJZ -1000 E 5000NM 1000KN Máy tính được điều khiển mô -men xoắn mô -men xoắn cao
NKYJZ -1000 E 5000NM Máy tính kiểm soát mô -men xoắn mô -men xoắn cao
I. Tổng quan về Thiết bị và Thông số kỹ thuật
1.1 Mục đích chính:Công cụ thử nghiệm này được thiết kế và sản xuất theo các tiêu chuẩn quốc gia và công nghiệp chung cho các máy thử nghiệm, chẳng hạn như GB\/T 2611-2007 "Yêu cầu kỹ thuật chung cho các máy thử nghiệm," JB\/T {1}} " Nó cũng đề cập đến các tiêu chuẩn như GB\/T 1231-2006 "" Các điều kiện kỹ thuật cho các bu lông và đai ốc có độ bền cao cho các cấu trúc thép, "GB\/T 16823. 1-2010" "Các tổ hợp kết nối cho các kết nối cấu trúc có độ bền cao độ cao", EN 14399. ASTM F3125\/F3125M -15 Một "đặc điểm kỹ thuật tiêu chuẩn cho các bu lông cấu trúc cường độ cao, thép và thép hợp kim, xử lý nhiệt, 120 ksi (830 MPa). Kỹ thuật kết cấu, "và NB\/T 31082-2016" Lắp ráp kết nối bu lông cường độ cao cho các tháp tuabin gió. " Nó có khả năng kiểm tra lực trục, mô-men xoắn và hệ số mô-men xoắn của các cụm kết nối bu lông cường độ cao với đầu hex và đầu đôi, hiển thị và in kết quả. Khi lực trục đạt đến giá trị tiêu chuẩn, thiết bị sẽ phát ra tiếng bíp và ghi lại giá trị cực đại của dữ liệu thử nghiệm. Sau khi tạm dừng thứ hai 1-, thiết bị sẽ tự động đảo ngược để giải phóng mẫu. Thiết bị tự động tính toán và hiển thị hệ số mô -men xoắn dựa trên lực và mô -men xoắn được phát hiện. Sau khi hoàn thành một tập hợp các thử nghiệm, thiết bị sẽ tự động tính toán lực trục trung bình, mô -men xoắn trung bình, hệ số mô -men xoắn trung bình, độ lệch chuẩn và hệ số biến đổi cho số lượng mẫu.
1.2 Thông số kỹ thuật và chế độ điều khiển:
Điện áp: Hệ thống điều khiển 220V AC; Động cơ 380V AC
Tổng công suất động cơ: 5. 0 kW
Tốc độ đầu ra: 0. 1-4 r\/phút
Phạm vi phát hiện lực trục: 100-1000 kN
Phạm vi phát hiện mô -men xoắn: 100-5000 nm
Thông số kỹ thuật của bu lông hex: M10, M12, M16, M20, M24, M27, M30, M36, M39
Độ dài bu lông: 30 mm -350 mm (lớn hơn hoặc bằng 2,5d)
Kiểm tra độ chính xác: Lực trục ± 1. 0%, mô -men xoắn ± 1. 0%
Phạm vi đo góc xoắn: 0-1000 độ (không giới hạn)
Chỉ định góc xoắn Lỗi tương đối: ± 1%
Lỗi tương đối tốc độ xoắn: trong vòng 1. 0% giá trị đặt
Trọng lượng: Khoảng 2000kg
1.3 Chế độ điều khiển:
Thiết bị có thể được điều khiển bằng cách đặt lực trục, mô -men xoắn hoặc góc xoắn.
Nó có chức năng cài đặt mô -men xoắn ban đầu → góc mục tiêu thứ nhất → góc mục tiêu thứ hai, sau đó kiểm tra các giá trị mô -men xoắn và trục theo từng mục tiêu.
Đặc trưng:
Ii. Danh sách cấu hình chính
| Số sê -ri | Tên | Đơn vị | Số lượng |
|---|---|---|---|
| 1 | Máy thử nghiệm chính (bao gồm cảm biến lực trục 1000KN có độ chính xác cao và cảm biến mô-men xoắn 5000Nm) | Bộ | 1 |
| 2 | 3. 0 KW Hệ thống động cơ servo đã nhập | Bộ | 1 |
| 3 | Bộ điều khiển chuyên dụng do máy tính điều khiển | Bộ | 1 |
| 4 | Máy chủ máy tính ASUS và màn hình LCD | Bộ | 1 |
| 5 | Bộ ổ cắm hạt | Bộ | 1 (9 mảnh) |
| 6 | Tấm giữ ngoài cho bu lông M10, M12, M16, M20, M24, M27, M30, M36, M39 | Bộ | 1 (9 mảnh) |
| 7 | Tấm giữ bên trong cho bu lông M10, M12, M16, M20, M24, M27, M30, M36, M39 | Bộ | 1 (9 mảnh) |
| 8 | Tấm chèn chống xoay cho bu lông M10, M12, M16, M20, M24, M27, M30, M36, M39 | Bộ | 1 (9 mảnh) |
| 9 | Cơ sở di chuyển với thiết bị điều chỉnh tự động phía trước và phía sau (bao gồm động cơ, bộ giảm tốc và vít bóng có độ chính xác cao) | Bộ | 1 |
| 10 | Bảo vệ kim loại an toàn kín hoàn toàn (tùy chọn) | Bộ | 1 |
Tanh ấy là các thông số kỹ thuật chính:
|
KHÔNG. |
Mô tả dự án |
Tham số dự án |
|
1 |
Mô -men xoắn thử nghiệm tối đa |
5000nm |
|
2 |
Mô -men xoắn tối thiểu đọc |
1nmm |
|
3 |
Phạm vi kiểm tra góc |
0- ± 9999,9 độ |
|
4 |
Giá trị đọc tối thiểu góc xoắn |
0. 1 độ |
|
5 |
Phạm vi đo chính xác |
2%-100%F.S. |
|
6 |
Độ dài lò xo |
20-260 mm |
|
7 |
Độ chính xác đo lường |
Cấp độ 0. 5 |
|
8 |
Đường kính xoay |
200 mm |
|
9 |
Cung cấp điện |
220V 50Hz |
|
10 |
Cấu hình tiêu chuẩn |
máy chủ, dây điện, bộ điều khiển |

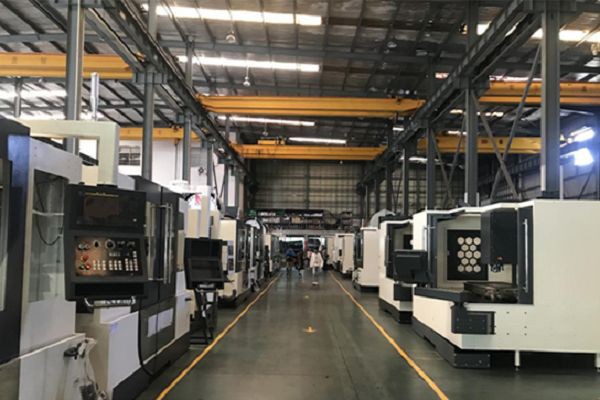

Nhà máy của chúng tôi:
Tại sao chọn chúng tôi?
Công ty TNHH Thiết bị thử nghiệm Jinan Nake là một công ty thiết kế máy thử nghiệm và sản xuất có trụ sở tại Trung Quốc. Được thành lập vào năm 2009, chúng tôi đã xây dựng một danh tiếng mạnh mẽ trên thị trường trong nước thông qua cam kết của chúng tôi về chất lượng và đổi mới. Trong quá khứ, chúng tôi đã tập trung chủ yếu vào thương mại trong nước, cung cấp các máy thử nghiệm hàng đầu cho một loạt các ngành công nghiệp. Sự cống hiến của chúng tôi cho sự xuất sắc đã mang lại cho chúng tôi một vị trí đáng kính trên thị trường. Trong vài năm qua, chúng tôi đã mở rộng tầm nhìn của mình sang thương mại quốc tế, nhằm mục đích đưa các sản phẩm chất lượng cao của chúng tôi đến khán giả toàn cầu của chúng tôi.
Công ty chúng tôi được cung cấp bởi một nhóm gồm hơn 2 0 Các chuyên gia trong ngành cam kết nghiên cứu và phát triển. Chúng tôi có nhiều hơn 5 0 Nhân viên sản xuất lành nghề và một nhóm dịch vụ bán hàng sau hơn 10 chuyên gia. Các cơ sở sản xuất và văn phòng tiên tiến của chúng tôi trải dài trên 5000 mét vuông và chúng tôi tự hào được chứng nhận là một doanh nghiệp công nghệ cao ở Trung Quốc. Quản lý của chúng tôi đã thông qua chứng nhận quản lý chất lượng quốc tế ISO9001: 2015, công ty của chúng tôi mua hơn 500 tấn nguyên liệu mỗi năm, nhân viên của chúng tôi hoàn thành tất cả các phần trong quá trình xử lý thiết bị và lắp ráp sản phẩm, chi phí sản xuất sản phẩm cũng thấp hơn so với tỷ lệ sản phẩm của chúng tôi. Sản xuất hợp đồng hơn 300 bộ máy kiểm tra mỗi năm.
Sản phẩm của chúng tôi được phân phối trên hơn 30 quốc gia trên toàn thế giới. Chúng tôi vận hành văn phòng thiết kế độc lập và nhà máy sản xuất của chúng tôi, đảm bảo kiểm soát hoàn toàn quá trình sản xuất. Là một nhà sản xuất trực tiếp, chúng tôi không phải là nhà phân phối hoặc người trung gian. Nếu bạn quan tâm đến việc hợp tác với chúng tôi hoặc tìm hiểu thêm về các dịch vụ của chúng tôi, xin vui lòng liên hệ với chúng tôi. Chúng tôi rất vui mừng khám phá các cơ hội hợp tác tiềm năng.
Câu hỏi thường gặp:
1. Bạn có thể cho tôi biết giá sản phẩm của bạn không?
Tất nhiên rồi. Xin vui lòng gửi cho chúng tôi một email ở đây hoặc liên hệ với chúng tôi thông qua các cách khác. Bạn sẽ nhận được câu trả lời của chúng tôi trong vòng 3 ngày làm việc.
2. Chúng tôi có thể in logo\/trang web\/tên công ty của chúng tôi trên các sản phẩm không?
Vâng, bạn có thể. Nhiều khách hàng nước ngoài thường giao cho chúng tôi các sản phẩm OEM.
3. Làm thế nào lâu là thời gian dẫn đầu cho các sản phẩm không tùy chỉnh?
Thông thường 7-15 ngày sau khi đặt hàng.
4. Bạn có thể tùy chỉnh sản phẩm theo yêu cầu của chúng tôi không?
Có, chúng tôi có nhóm thiết kế R & D của riêng mình, vì vậy chúng tôi có thể tùy chỉnh theo yêu cầu của bạn.
Chú phổ biến: NKYJZ -1000 E 5000NM 1000KN Máy tính Điều khiển mô -men xoắn mô -men xoắn mô -men xoắn cao, Trung Quốc NKYJZ -1000
